Visor LED COB

Tornando FÁCIL escolhas ecológicas!

Tecnologia de proteção de pixels

Projetado de forma inovadora com uma resina epóxi como parte da montagem do pixel, você pode esperar uma proteção incomparável contra danos. Ao contrário dos displays SMD típicos, onde o Glue on Board é um extra opcional, o REISSDISPLAY integra esta proteção avançada como um recurso padrão, oferecendo confiabilidade e longevidade superiores em uma solução de display de última geração.

Campos de Aplicação

Cinema em casa

Sala de exposições

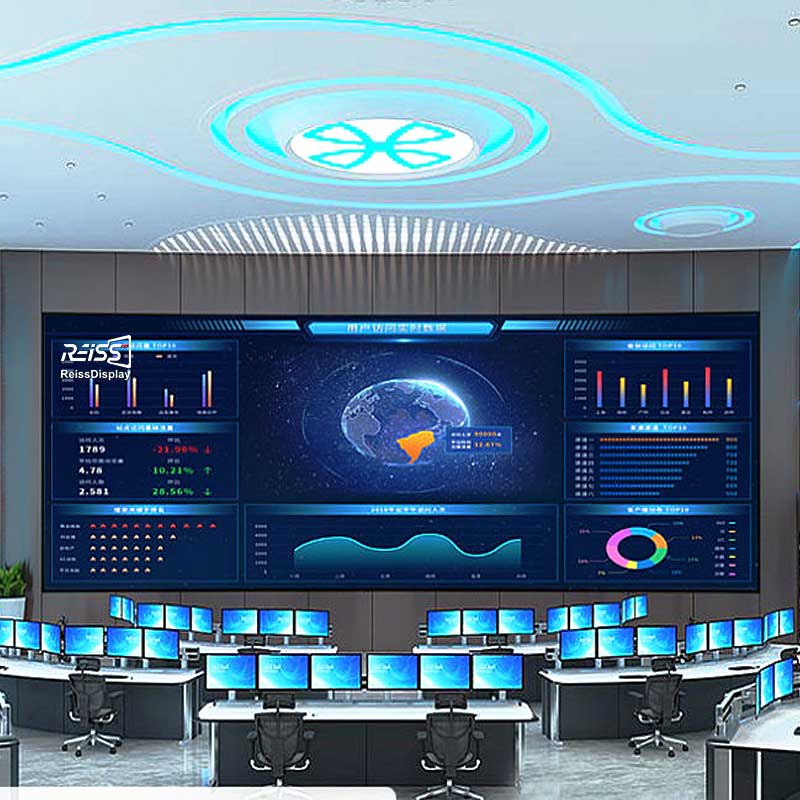

Central de Monitoramento

Estágio

Benefícios do COB

Proteção contra impacto e superfície

O display COB anticolisão / antipoeira / à prova de água (frontal lP54) é selado por resina epóxi e não possui pino desencapado, o que protege os LEDs contra água, poeira e manchas de óleo. colisão e eletricidade estática.

Fácil de limpar com água

Permite uma densidade de empacotamento muito maior que o SMD

Alta resolução com melhor suavidade e alta intensidade

Maior dissipação de calor, melhor estabilidade, confiabilidade e longevidade

O que é COB

• C0B (Chips on Board), é uma nova tecnologia de embalagem LED para motor de luz LED.
• O chip é montado diretamente no substrato na parte traseira da placa de circuito
• Use tecnologia de soldagem ultrassônica para realizar a ligação de chumbo do chip LED
• A cola de resina encapsula a posição da lâmpada e protege o chip LED

Maior ângulo de visão

O pacote COB adota a classe de luminescência de superfície, de modo que o ângulo de visão é mais amplo, de modo que a tela de micro-pitchLED encapsulada COB tem um ângulo de visão bidirecional vertical e horizontal de 170 "de largura, o que garante que qualquer ângulo de visão sem desvio de cor, as imagens e os vídeos sempre podem ser exibidos perfeitamente.

Display LED REISSDISPLAY Desempenho visual impressionante

RElSSDlSPLAY Eleve as experiências visuais a novos patamares com nosso display LED de última geração, agora compatível com DCl-P3. Projetada para oferecer brilho e precisão de cores incomparáveis, esta tecnologia de ponta prepara o terreno para experiências cativantes e envolventes como nunca antes.

Tamanho preciso para emendar perfeitamente

REISSDISPLAY COB Series 16:9 Proporção áurea, em linha com os padrões HDTV, exibição perfeita de vídeo 2k, 4K, 8K.

COB versus SMD

A tecnologia Flip chip COB possui uma vida útil prolongada, falhas mínimas de pixels, taxa de contraste aprimorada, consumo de energia reduzido e qualidade de imagem mais suave

Grande Eficiência Energética

A tecnologia de embalagem COB flip chip, combinada com um design de circuito de cátodo comum, aprimora os efeitos de exibição enquanto economiza energia 40% do que as telas de LED convencionais

Tecnologia de microexibição COB

Os produtos Micro LED baseados na tecnologia avançada de micro display COB adotam autoluminescência, alto contraste e alto cologamut, longa vida, alta taxa de atualização, excelente efeito de exibição e expansão de tamanho ilimitado, alta densidade de pixels utrg e outras vantagens, mais economia de energia e eficiência , sistema de gerenciamento de cores de nível de cinema, atingindo faixa de gama de cores NTSC 125% e profundidade de cores de 22 bits, apresentando detalhes ricos e restaurando o efeito de exibição real

Hiah Contraste, apresente mais detalhes

VÍVIDO Projetado para admirar e inspirar, as taxas de contraste e recursos HDR líderes do setor do RElSSDlSPLAY transportam você para um reino onde cada imagem explode de vida, mergulhando você em uma tapeçaria de cores e detalhes de tirar o fôlego, diga adeus ao comum e abrace extraordinário com o display LED RElSSDISPLAY

Projetos relativos

Estação de TV, transmissão, conferência comercial de alta qualidade, exposição, centro de comando de monitoramento, etc.

2 minutos para saber mais sobre o display LED COB

A tecnologia COB é uma tecnologia emergente de embalagem de LED, que é diferente das embalagens SMD tradicionais de montagem em superfície. Então, quais são as vantagens e desvantagens do display LED COB? Como é diferente da tela LED SMD?

O que é um display LED COB?

COB, Chip on Board, é uma tecnologia usada para encapsular um chip em uma placa.

Diferentemente do SMD, onde as esferas são soldadas ao PCB, o processo COB primeiro cobre o ponto de colocação do silício com resina epóxi termicamente condutora (resina epóxi dopada com prata) na superfície do substrato, então o chip de LED é fixado ao substrato interconectado com adesivo condutor ou não condutor por meio de adesivo ou solda.

Finalmente, o chip é eletricamente interconectado com a placa PCB por meio de ligação de chumbo (fio dourado).

O wafer de LED é fixado na superfície frontal do substrato da tela e o filme é colado na superfície frontal do substrato da tela. O wafer de LED é um chip LED vermelho, verde ou azul comum para obter uma embalagem integrada.

O processo de embalagem COB rompe com a dependência da tecnologia de embalagem tradicional de colchetes e suportes. Portanto, reduz o número de pontos de solda.

Quanto menos soldas, menos pontos de falha. Portanto, a estabilidade e a confiabilidade do módulo COB LED são altas, e a taxa de falha da superfície da lâmpada é baixa.

Quais são os recursos do display LED COB?

1. diferentes métodos de embalagem;

2. passo ultramicro;

3. tela ultra-clara;

4. a caixa é mais leve e mais fina que o led de pequeno passo;

5. pequeno valor de resistência térmica, forte dissipação de calor;

6. supressão eficaz de moiré, sentido de luz superior;

7. espaçamento pequeno, resultando na consistência da cor da tinta da tela não é bonita;

8. o processo de produção é menor e o estágio atual da tecnologia de embalagem precisa ser melhorado;

9. Os requisitos de tecnologia de exibição COB são altos, os fabricantes de exibição COB são menores;

LED SMD vs COB, o que é melhor?

Muitos clientes que procuram LEDs costumam ouvir falar da tecnologia COB, o que os deixa confusos sobre suas diferenças em relação aos displays de LED tradicionais.

Na verdade, estamos falando de COB, que é uma tecnologia emergente de embalagem para telas LED.

No passado, os displays de LED usavam embalagens de montagem em superfície SMD, portanto, a comparação entre os displays COB e os displays de LED, na verdade, refere-se à comparação entre as embalagens SMD e os COB.

Comparação entre display LED COB e SMD

(1) Diferentes tecnologias de embalagem

Hoje em dia, nossas telas LED convencionais usam embalagens SMD de montagem em superfície.

Esta tecnologia de embalagem envolve fixar o chip de LED através de um suporte, curá-lo com resina epóxi em seu interior e, em seguida, fixá-lo na placa PCB com pasta de solda, seguido de soldagem por refluxo para organizar uniformemente os grânulos de LED na placa.

Porém, esse processo tecnológico é complicado, requer um certo tempo de operação, e a distância mínima entre os pontos pode ser de apenas 1,2, mesmo que seja multi em um, pode ser feito em um tamanho menor, mas ainda não consegue se livrar do problema de perder as luzes.

A embalagem COB simplifica o processo de embalagem de chips LED integrando-os diretamente na placa PCB e fixando-os com adesivo.

Todo o processo é mais simples, sem necessidade de soldagem por refluxo, e os chips de LED são mais estáveis. Ao mesmo tempo, o espaçamento entre os pontos também pode ser menor.

embalagem. Quais sao as diferenças entre os dois?

SMD é a abreviação de Surface Mounted Devices, onde a fábrica de embalagens de LED usa o processo SMD para fixar o chip nu ao suporte, conectar os dois eletricamente por meio de fio dourado e finalmente protegê-los com resina epóxi.

Produtos de pequeno porte encapsulados em SMD geralmente têm as esferas de LED expostas ou usam uma máscara. SMD utiliza tecnologia de montagem em superfície (SMT), que é altamente automatizada e tem as vantagens de tamanho pequeno, grande ângulo de dispersão, boa uniformidade luminosa e alta confiabilidade.

A tela COB é uma tela de LED feita usando o método de embalagem COB, embora agora digamos frequentemente que a tela de LED é o uso de tela de LED de embalagem SMD, a diferença entre as duas é que o método de embalagem é diferente.

(2) Diferentes densidades de pixels

Os displays LED embalados SMD comuns são limitados pela tecnologia de embalagem e seu espaçamento de pontos geralmente é superior a P1.2, como P1.2, P1.56, P1.875, P2.0, P3, P4 e assim por diante.

Produtos com espaçamento pequeno são afetados pela tecnologia de soldagem, podendo ocorrer fenômenos como leve desprendimento do cordão.

Sua limitação de desenvolvimento é principalmente que ele não consegue atingir espaçamento de pontos abaixo de 1,0, resultando na incapacidade de melhorar ainda mais a resolução da tela,

Se for uma situação que exige alta clareza na qualidade de imagem, não é muito indicado.

A tela fornecida com COB pode atingir espaçamento de pontos menor, por exemplo, os produtos P1.2, PO.9 e PO.6.

(3) Custo de Produção

Existem muitas etapas no processo de produção do LED SMD e o custo de produção é alto.

Baseada em SMD, a tela LED COB elimina o conceito de suportes e não possui processos de produção como galvanoplastia, patching e soldagem por refluxo, o que simplifica o processo de produção.

O processo de display LED SMD está maduro, mas o processo COB ainda não é popular, então o preço dos produtos LED SMD é mais barato do que o dos produtos COB.

(4) Confiabilidade do Produto

De acordo com o princípio da fiabilidade, quanto menos ligações de controlo um produto tiver, maior será a sua fiabilidade. A confiabilidade do produto do pacote COB é maior.

Na produção, transporte e instalação de telas de LED tradicionais, devido ao fato dos grânulos da lâmpada estarem expostos à superfície, os grânulos da lâmpada cairão quando tocados pelos dedos ou colidirão com outras coisas durante a instalação, resultando em um certo pixel não acende.

Isso ocorre principalmente porque os grânulos da lâmpada são soldados à placa PCB e a colisão pode facilmente fazer com que a lâmpada caia.

Caso queira consertar posteriormente, só é possível que pessoal técnico venha ao local para soldar ou substituir diretamente a placa da unidade, causando um alto índice de pós-venda.

A tela embalada com COB tem melhor desempenho de proteção e não fará com que os grânulos da lâmpada caiam durante a instalação e uso, portanto, sua superfície também é mais resistente a colisões e sua estabilidade é bastante melhorada.

(5) Propriedades ópticas

O pacote SMD cola as luzes LED uma por uma na placa PCB, o que torna o ponto de luz irregular.

O display COB usa distribuição de cola para embalar os chips emissores de luz no mesmo plano horizontal, tornando a superfície emissora de luz mais uniforme.

Além disso, o video wall COB LED possui boa consistência de cores, um ângulo de visão próximo a 175° e um bom efeito de mistura de cores.

(6) Qualidade da Luz

O pacote SMD conecta vários dispositivos ao PCB, o que pode causar brilho e fantasmas. A tela LED COB é um pacote integrado. Reduz a refração da luz.

Basicamente, a principal diferença entre os displays COB e os displays LED são os três pontos acima.

Do ponto de vista do desenvolvimento da indústria, as telas COB serão a direção principal no futuro.

Em comparação com os displays tradicionais de tecnologia de montagem em superfície, os displays COB têm muitas vantagens, como alta confiabilidade, baixo custo, espaçamento pequeno, resistência ao desgaste, resistência ao impacto e forte capacidade de dissipação de calor.

Em comparação com as telas de LED, as telas COB têm um passo menor, melhor proteção e melhor dissipação de calor.

Nas embalagens COB e SMD, os dispositivos de embalagem COB são completamente fechados, enquanto os dispositivos de embalagem SMD são expostos na superfície da tela e as etapas do processo de embalagem COB são menores.

Quais são as vantagens da tela LED COB?

Vantagens das telas LED COB

1. Distância de pixel menor

• Clareza e cor aprimoradas: As telas de LED COB (Chip – on Board) podem atingir um pixel pitch menor, resultando em cores mais claras, detalhadas e suaves na tela.
• Vantagem Tecnológica: As limitações da tecnologia SMD (Surface-Mount Device) restringem sua capacidade de produzir exibições de micropitch. A tecnologia COB supera essas barreiras, tornando os displays LED de pequena distância mais viáveis.
• Exibição perfeita: Sem barreiras físicas entre os chips emissores de luz, os displays COB possuem mais pixels por unidade, proporcionando imagens mais nítidas e delicadas.

2. Capacidade de proteção superalta

• Encapsulamento: As telas LED COB encapsulam totalmente o dispositivo na placa PCB, protegendo contra danos durante o transporte, instalação e desmontagem. Isso evita problemas como queda e quebra da lâmpada.
• Durabilidade: Da produção à implantação, a alta capacidade de proteção das telas COB minimiza os danos ao produto e reduz as perdas.

3. Melhor efeito de exibição

• Emissão de luz amigável aos olhos: A fonte de luz de “superfície” das telas COB suprime efetivamente os padrões moiré e é suave para os olhos, mesmo quando vista de perto.
• Pixels de exibição completos: As pequenas telas COB fornecem efeitos visuais comparáveis às telas LCD, com refração de luz reduzida e qualidade de cor aprimorada.
• Aplicativos de última geração: Os excelentes efeitos visuais tornam as telas COB ideais para aplicações de ponta, como salas de conferência, estúdios e centros de comando.

4. Manutenção mais conveniente

• Manutenção Mínima: O empacotamento rigoroso das telas COB significa que elas quase não exigem manutenção depois de implantadas.
• Facilidade de limpeza: Ao contrário dos displays LED SMD, que exigem manutenção e limpeza cuidadosas do módulo, as telas COB podem ser facilmente limpas com um pano devido à sua superfície lisa e selada com resina epóxi.

5. Forte dissipação de calor

• Gerenciamento Eficiente de Calor: As telas LED COB permitem que o calor passe diretamente pela placa PCB sem se acumular, garantindo melhor longevidade e confiabilidade do produto.

Essas vantagens destacam porque as telas LED COB estão se tornando a escolha preferida na indústria de displays, oferecendo desempenho superior, durabilidade e facilidade de manutenção.

Quais são as desvantagens do LED COB?

Desafios na adoção da tecnologia de tela LED COB

1. Tecnologia de embalagem imatura:

• As telas de LED COB (Chip-on-Board) representam uma nova tecnologia de exibição. No entanto, a tecnologia de embalagem atual não é tão refinada quanto a tecnologia SMD (Surface – Mount Device). Isso resulta em altos requisitos técnicos e custos significativos de pesquisa e desenvolvimento.

2. Custos de transição:

• As etapas de produção no processo de embalagem SMD diferem daquelas exigidas pela tecnologia COB. As empresas em transição para o COB enfrentarão a separação das suas bases de produção originais, o que conduzirá a elevados custos de transformação e a um número limitado de fabricantes capazes de fazer a mudança.

3. Desafios de consistência de cores:

• Para telas LED com densidade de pixels abaixo de 2 mm, seja usando tecnologia SMD ou COB, manter a cor consistente da tinta da tela é crucial e requer controle rigoroso.

4. Custos mais elevados:

• O preço das telas COB é 10-20% mais alto do que o das telas LED com a mesma densidade de pixels usando a tecnologia SMD.

Mais sobre LED COB Flip Chip

 As vantagens dos LEDs COB Flip-Chip no mercado de displays de micro-pitch

No mercado de display micro-pitch em rápida evolução, especialmente para produtos com densidades de pixel abaixo de P1.0mm, a tecnologia COB (Chip-on-Board) se destaca com vantagens significativas sobre SMD (Surface-Mount Device) e GOB (Glue-on-Board). Placa) Displays LED. Como rota tecnológica central para produtos de pequeno porte, a tecnologia COB avançou significativamente, diferenciando-se em tecnologias de chip de montagem frontal e flip-chip.

Compreendendo as tecnologias Front-Mount Chip e Flip-Chip

O que é um chip de montagem frontal de LED?

Um chip de montagem frontal apresenta o eletrodo e a superfície emissora de luz no mesmo lado do chip. Os eletrodos são conectados ao substrato por meio de ligação de fios.

O que é um Flip-Chip LED?

Em uma configuração flip-chip, a superfície emissora de luz fica voltada para cima enquanto o eletrodo fica voltado para baixo, invertendo efetivamente o design do chip montado na frente. Esta configuração elimina a necessidade de ligação de fios, oferecendo diversas vantagens:

• Maior estabilidade: Não é necessária fiação, o que reduz possíveis pontos de falha.
• Maior eficiência luminosa: Saída de luz aprimorada com menor consumo de energia.
• Espaçamento de eletrodo mais amplo: Reduz o risco de falha do cordão da lâmpada, contribuindo para a confiabilidade geral.

Por que os LEDs COB Flip-Chip representam o futuro dos monitores

A tecnologia Flip-chip COB baseia-se nos pontos fortes do COB tradicional, ultrapassando os limites do desempenho do display. Como uma iteração avançada do COB, os LEDs COB flip-chip alcançam verdadeiras lacunas no nível do chip, oferecendo benefícios distintos que se alinham às demandas dos consumidores por qualidade visual superior, ângulos de visão mais amplos e melhores experiências próximas à tela.

Principais vantagens dos LEDs COB Flip-Chip

Confiabilidade ultra-alta:

Uma embalagem mais fina e leve reduz a resistência térmica e prolonga a vida útil do display.

Proteção superior contra água, colisões, choques, poeira e estática.

Excelente qualidade de exibição:

Alcança taxas de contraste ultra-elevadas (20.000:1), aprimorando os detalhes de contraste claro e escuro para uma experiência visual superior.

A tecnologia de imagem digital HDR garante qualidade fina e perfeita para imagens estáticas e altamente dinâmicas.

Passo de ponto ultrapequeno:

A maior densidade de pixels torna os LEDs COB flip-chip ideais para aplicações com densidade de pixels abaixo de 1,0 mm.

Supereficiência Energética:

Reduz o consumo de energia em 45% nas mesmas condições de brilho.

Oferece bons ângulos de visão e visualização lateral uniforme, tornando-o adequado para aplicações internas próximas à tela.

Conclusão

As paredes de vídeo LED COB, caracterizadas por seu perfil leve e fino e resistência robusta a colisão e pressão, oferecem excelente qualidade de exibição e são particularmente vantajosas em campos de exibição de pequena distância. Embora ainda existam desafios técnicos a superar, o futuro dos displays LED COB parece promissor e está preparado para trazer mais inovações para a indústria de displays.

Ao atender às demandas dos consumidores e aproveitar os benefícios exclusivos da tecnologia flip-chip COB, esses monitores deverão se tornar uma força dominante no mercado, oferecendo experiências visuais aprimoradas e confiabilidade superior.
